關于TFT顯示屏基礎知識很多，今天主要從使用者都會面對的方面介紹TFT顯示屏基礎知識：光學相關的概念，光學相關的概念涉及使用者視覺感受的概念。

TFT屏幕與光學相關的概念體現了TFT屏幕的畫質水平，服務于人的主觀感覺。這些項目規格的高低體現了產品設計的水平，指引著TFT屏幕技術的發展。下面僅就部分常見的概念進行簡單介紹。

（1）亮度（Luminance of White）：亮度指TFT屏幕畫面的明亮程度，單位是坎德拉每平米（cd/m2）。畫面過亮容易引起眼疲勞，畫面過暗會使純黑與純白的對比度降低，影響色階和灰階的表現。亮度的均勻性（Luminance Variation）也非常重要，品質較佳的顯示器，畫面亮度均勻，無明顯的暗區。可以通過測量圖 中 5 個點（A～E）的亮度，按照公式（1-1）或（1-2）計算出衡量亮度均勻性的指標 δw。一般，δw1控制在 1.25 以下，δw2控制在 0.75 以上。亮度測量點，可以根據實際需要選擇 9 點、13 點等。

δw1=（A～E 的最大亮度）/（A～E 的最小亮度） （1-1）

δw2=（A～E 的最小亮度）/（A～E 的最大亮度） （1-2）

（2）對比度（Contrast Ratio，CR）：光學上，對比度 CR=（全白亮度-全黑亮度）/全黑亮度，簡單的定義就是全白亮度與全黑亮度的比值。如TFT屏幕在顯示全白畫面時的亮度值為 200cd/m2，全黑畫面的亮度為 0.5cd/m2，那么它的對比度就是 400∶1。對比度越高，畫面層次感越鮮明。

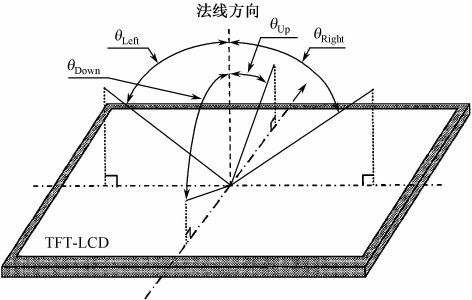

（3）視野角（Viewing Angle）：一般，把對比度下降到-10° 時的觀察角度定義為TFT屏幕的視角。因?yàn)樵谝暯欠秶庥^察的話，黑白已經不易分辨。如圖 1-12 所示，以垂直TFT屏幕設一條法線，從法線到上下左右四個方向的視角依次定義為θUp，θDown，θLeft，θRight，簡單表示為 UDLR。一般，水平方向的視角θLeft，θRight要設計的比垂直方向的視角θUp，θDown要大。

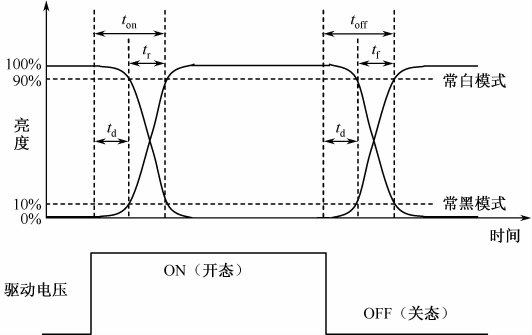

（4）響應時間（Response Time）：如圖所示，響應時間tRT的概念涉及開通時間ton、關斷時間toff、上升時間tr、下降時間tf和延遲時間td等概念，相應的關系如公式（1-3）～（1-5）所示。開通時間ton表示從斷電關閉狀態到通電開啟狀態過程中，亮度從 100% 下降到 10%（常白模式）的時間間隔或亮度從 0% 上升到 90%（常黑模式）的時間間隔。其中，0% 是全黑的最小亮度，100% 是全白的最大亮度。關斷時間toff表示從通電開啟狀態到斷電關閉狀態過程中，亮度從 0% 上升到 90%（常白模式）的時間間隔或亮度從 100% 下降到 10%（常黑模式）的時間間隔。上升時間tr表示由斷電關閉狀態到通電開啟狀態過程中，亮度由 90% 下降到 10%（常白模式）的時間間隔或亮度由 10% 上升到 90%（常黑模式）的時間間隔。下降時間tf表示由通電開啟狀態到斷電關閉狀態過程中，亮度由 10% 上升到 90%（常白模式）的時間間隔或亮度由 90% 下降到 10%（常黑模式）的時間間隔。延遲時間td表示通斷電過程中，亮度達到最大亮度的 10% 時的時間間隔。響應時間的單位為毫秒，響應時間越小，畫面切換時的響應速度越快，畫面切換更為流暢。

ton=td+tr （1-3）

toff=td+tf （1-4）

tRT=tr+tf （1-5）

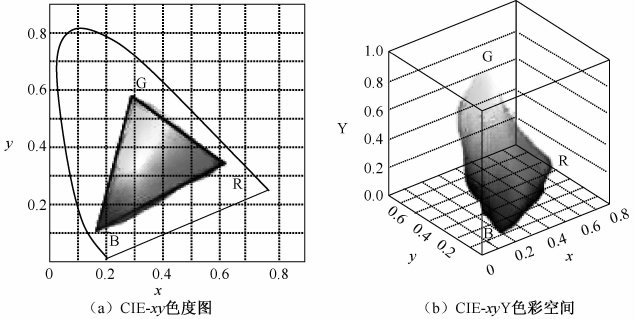

（5）色度域（Color Gamut）：色度域指TFT屏幕能表現的顏色所構成的區域，即TFT屏幕所能表現的顏色范圍。自然界中可見光譜的顏色組成了最大的色度域空間，該色度域空間中包含了人眼所能見到的所有顏色。國際照明協會 CIE（Commission Internationale de L′Eclairage）制定了一個用于描述TFT屏幕色度域的方法：CIE-xy色度圖。如圖所示，在用二維色彩空間描述的 CIE-xy色度圖中，各種顯示設備能表現的色度域范圍用 RGB 三點連線組成的三角形區域來表示，三角形的面積越大，就表示這種顯示設備的色度域范圍越大。CIE-xy色度圖對應到 CIE-xyY 三維色彩空間的色度域范圍如圖所示。

（6）顏色深度（Color Depth）：顏色深度簡稱色深，表示TFT屏幕顯示不同畫面時，一個像素能夠使用的顏色數量，單位是二進制數的位數「bit」。顯示黑白畫面時，從最亮到最暗之間的亮度等級用 bit 數表示，8bits 表示有 256（28）個亮度等級。每個亮度等級對應為一個灰階（Gray Scale），每個灰階對應的像素電壓稱為灰階電壓。當用紅色 R、綠色 G、藍色 B 三原色合成彩色畫面時，每個基本色（R、G、B）都能表現 256 種顏色等級，那么每個獨立的像素進行 RGB 三種顏色等級的組合后就能表現 256×256×256=16777216 種顏色。色深（位數）越大，最亮和最暗之間明暗度的層次（灰階）越多，彩色顯示的色數就越多，所能夠呈現的畫面效果也就越細膩。
